Giyotin

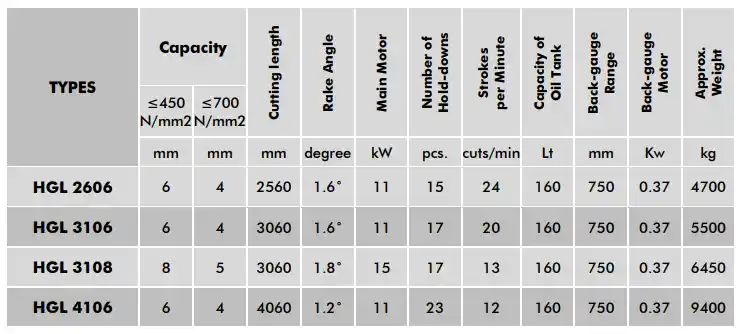

HGL Teknik Özellikler
HGL Tasarım ve Çalışma Özellikleri
- Maksimum rijitlik ve kesme hassasiyeti sağlayan kaynaklı tamamen çelik çerçeve.
- Kutu tipi yapıda üst kiriş ve çalışma tablası.
- Hızlı bıçak aralığı ayarlama mekanizması.
- Arka dayama aralığından daha uzun parçaları kesmek için yukarı doğru açılan arka dayama sistemi.
- Arka dayama geri çekme fonksiyonu.
- Çalışma tablasının altında bulunan kompakt, az bakım gerektiren hidrolik ünite.
- Basit tasarımlı ve kolayca bakımı yapılabilen hidrolik silindirler.
- Hidrolik tutma sistemi.
- Hidrolik aşırı yük koruması.
- Bıçaklar için ince ayar sistemi.
- Daha kısa kesimlerde strok sayısını artırmak için ayarlanabilir strok uzunluğu.
- Gaz silindirleriyle geri dönen üst kiriş.
HGL Standart Ekipman
- Sert ve aşınmaya dayanıklı alaşımlı malzemeden yapılmış kesme bıçakları
Üst bıçak: İki kesme kenarı. - Alt bıçak: Dört kesme kenarı.
- 0,1 mm hassasiyetli bilyalı millerle 750 mm güç arka dayama sistemi.
- Arka dayama sistemi dijital okuma kontrolü.
- Dijital strok sayacı.
- Tekli ve tekrarlayan kesme döngüleri için ayak pedalı kontrolü.
- Ölçekli, T yuvalı ve çevirme durduruculu 1000 mm kareleme kolu.
- 1000 mm uzunluğunda ön destek kolları.
- Dolgu plakaları, bilyalı transferler ve el yuvaları bulunan çalışma masası.
- Acil durdurma düğmeleri.
- Floresan aydınlatmalı gölge çizgisi özelliği.
- Şeffaf parmak koruyucu.

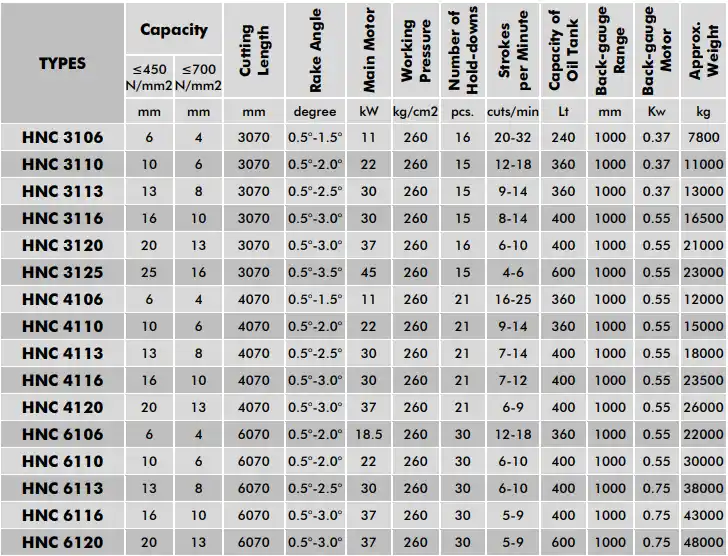

HNC Teknik Özellikler
HNC Tasarım ve Çalışma Özellikleri
- Sağlam kaynaklı tam çelik çerçeve yapısı.
- “Değişken eğim” konseptiyle tasarım.
- Kullanımı kolay dijital kontrol üniteleriyle makine fonksiyonlarının ayarlanması.
- Sürekli şerit kesimine olanak sağlayan ekstra derin (350 mm) yan çerçeve boğaz boşlukları.
- Arka dayama aralığından daha uzun parçaları kesmek için yukarı doğru açılan arka dayama sistemi.
- Bilyalı vidalı arka dayama sistemi.
- Arka dayama geri çekme fonksiyonu.
- Daha kısa kesimlerde strok sayısını artırmak için ayarlanabilir strok uzunluğu.
- Kompakt, düşük bakım gerektiren Avrupa hidrolik sistemi.
- Hidrolik tutma sistemi.
- Hidrolik aşırı yük koruması.
- Merkezi manuel yağlama sistemi.
HNC Standart Ekipman
- Sert ve aşınmaya dayanıklı alaşımlı malzemeden üretilmiş kesme bıçakları:
Üst bıçak: İki kesme kenarı. - Alt bıçak: Dört kesme kenarı.
- Arka dayama konumlandırması, tırmık ayarı ve bıçak aralığı ayarı için dijital kontrol ünitesi.
- Tekli ve tekrarlı kesme döngüleri için ayak pedalı kontrolü.
- 0,1 mm hassasiyete sahip bilyalı vidalı millerle 1000 mm güç arka dayama.
- Ölçekli, T yuvalı ve çevirmeli durduruculu 1000 mm kareleme kolu.
- Ölçekli, T yuvalı ve çevirmeli durduruculu 1000 mm uzunluğunda ön destek kolları.
- Dijital strok sayacı.
- Askı kolu.
- Dolgu plakaları, bilyalı transferler ve el yuvaları bulunan çalışma masası.
- Askı ve ana gövdede acil durdurma düğmeleri.
- Floresan aydınlatmalı gölge çizgisi özelliği.
- Şeffaf parmak koruyucu ve yan boğaz koruyucuları.

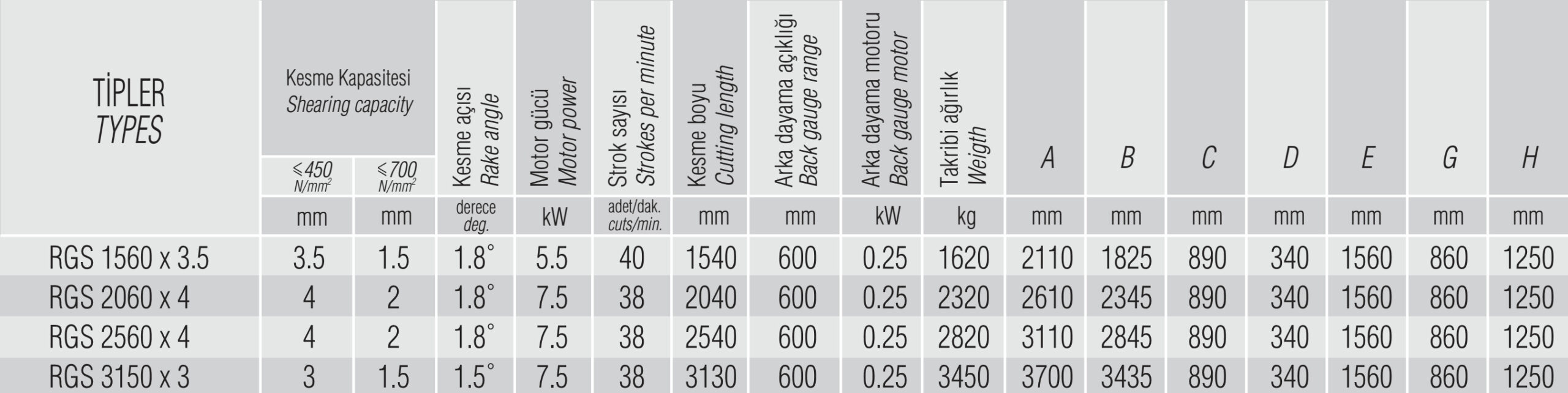

RGS Teknik Özellikler
RGS Genel Özellikler
- Statik ve dinamik rijitliği sağlanmış,kaynaklı sac konstrüksiyon gövde.
- Rulmanlı yataklarda mafsal.
- Sistemiyle çalışan üst çene.
- Kutu konstrüksiyon üst çene ve tabla.
- Kolay ayarlanabilen sentil ayar sistemi.
- Arka dayama mesafesinden uzun sacları kesmeye elverişli, kalkmalı tip arka dayama sistemi.
- Arka dayama geri-çekilme özelliği.
- Tabla içine yerleştirilmiş kompakt, az bakım gerektiren hidrolik sistem ünitesi.
- Bakım kolaylığı olan basit dizaynlı silindirler.
- Kesme anında sacın kaymasını önleyen hidrolik baskı sistemi.
- Aşırı basynç yükselmesine karşı hidrolik emniyet sistemi.
- Alt çenede hassas bıçak ayar sistemi.
- Ayarlanabilir kesme-strok uzunluğu.
RGS Standart Ekipmanlar
- Aşınma direnci ve tokluğu yüksek bıçaklar.
- Üst bıçak: Çift ağızlı bıçak Alt bıçak: Dört ağızlı bıçak.
- 0.1 mm hassasiyetinde 1000 mm uzunluğunda bilyalı milli motorlu arka dayama.
- Arka dayama dijital kontrol ünitesi.
- Dijital vuruş sayacı.
- Tek ve seri kesmeye elverişli ayak pedal sistemi.
- Cetvelli, stoperli ve t-kanally 1000 mm uzunluğunda yan gönye.
- 1000 mm uzunluğunda ön destek kolları.
- Bilya sürücülü ve kanallı sac konstrüksiyon tabla.
- Acil stop butonları.
- Bıçak aydınlatması ve gölge teli.
- Koruyucu ön ve yan muhafazalar.
KGM Ağır Tip Komple Döküm Manuel Kollu Giyotin Makas
| MODEL | Tabla Ölçüsü (mm) | Bıçak Boyu (mm) | Kesme Boyu (mm) | Kesme Kapasitesi - siyah sac (mm) | Arka Dayama Açıklığı (mm) | Uzunluk (mm) | Genişlik (mm) | Yükseklik (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|
| KGM-12 | 600x1270 | 1050 | 1030 | 1,5 | 500 | 1850 | 1100 | 1200 | 500 |
| KGM-13 | 600x1570 | 1030 | 1300 | 1,5 | 500 | 2300 | 1100 | 1300 | 600 |
Teknik Özellikler ve Standartlar
- Komple döküm tabla ve pik döküm ayaklar
- Kullanıcının saca hakimiyetini kolaylaştıran tabla
- Dayanıklı platina çelikten imal edilmiş kesme kolu
- Kesim anında sacın kaymasını önleyen mekanik baskı sistemi
- Tek parçalı. dört ağızlı kullanılabilen özel çelik alt ve üst bıçak
- Sacın kolay hareketini sağlayan tabla üzerinde hava kanalları
